波紋管閘閥技術規范：
| 設計標準 | gb12234 |
| 結構長度 | gb12221 |
| 連接法蘭 | gb9113、jb79、hg20596 |
| 試驗和檢驗 | jb/t 9092、gb/t13927 |
| 公稱壓力 | 殼體試驗壓力 | 密封試驗壓力 | 適用溫度（℃） | 使用介質 |
| 1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |

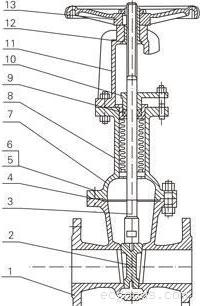

| 序號 | 名稱 | 材質 |
| 1 | 閥體 | wcb wc1、wc6、wc9、c5 cf8、cf8m、cf3、cf3m |
| 2 | 閥板 | 25、1cr13、2cr13 1cr18ni9ti、0cr18ni12mo2ti 20cr1mo1v、25cr2mov |
| 3 | 閥桿 | 25、1cr13、2cr13 1cr18ni9ti、0cr18ni12mo2ti 20cr1mo1v、25cr2mov |
| 4 | 波紋管組件 | 1cr18ni9ti、304、316、304l、316l |
| 5 | 支架 | wcb、wc1、wc6、wc9、c5 cf8、cf8m、cf3、cf3m、 |
| 6 | 墊片 | 柔性石墨+不銹鋼flexible graphite+stainless steel、ptfe |
| 7 | 閥蓋 | wcb wc1、wc6、wc9、c5 cf8、cf8m、cf3、cf3m |
| 8 | 六角螺母 | 0cr18ni9ti、0cr18ni12mo2ti 35crmov、25cr2mov |
| 9 | 雙頭螺栓 | 0cr18ni9ti、0cr18ni12mo2ti 35crmov、25cr2mov |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | wcb wc1、wc6、wc9、c5 cf8、cf8m、cf3、cf3m |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | wcb qt400-18 |
